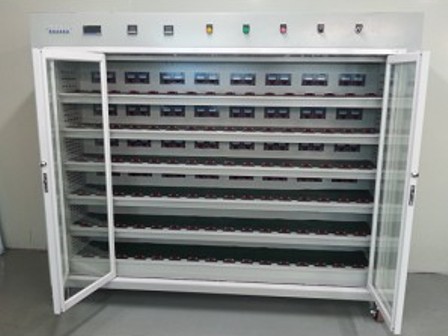

LED驅動電源老化車是根據用戶的上新要求并結合實際加以優化而開發設計的一種LED驅動電源專用老化設備。老化車負載主體全部采用CC/CV雙模式可編程直流電子負載，保證負載的穩定度和可調性。
該老化車適用于小功率、次級單組（或多組）DC輸出的LED驅動電源、LED路燈電源成品（或半成品）作帶載老化測試。老化車負載和老化車控制器均采用MCU設計，整機操作簡單快捷，性能穩定可靠，是老化電源的理想選擇。
一、老化車基本參數:
1、外觀尺寸約為：1800（L）×1800（H）×600（W）（mm）,老化車機架采用鈑金框架結構，表面噴耐高溫油漆，保證老化車箱體的堅固性，美觀和耐用性。
2、老化車負載全部采用可編程直流電子負載，負載具有LED專用負載模式，老化電流或老化電壓直接通過按鍵數字設定，恒壓輸出的電源采用CC模式老化，恒流輸出的電源采用CV模式老化。老化車負載采用風冷散熱方式散熱，負載功率充分，滿足長期滿負載工作之要求。
3、老化車負載在CC模式下可以并聯使用，以增大負載老化功率，提高老化車的使用率。
4、老化車配置有專用老化車控制器，用于設定老化負載大小、負載模式及報警上下限值。老化過程中控制器自動進行被老化產品的輸出參數的采集與監控，當產品輸出參數不合格時自動顯示不良之路數并報警，無需人員手動檢測，大大節約時間和減少人員投入。
5、老化車采用雙面分層設計，老化車正面為產品老化區，背面為負載區,方便維護。老化區中產品放置板上加裝有防靜電PVC膠皮，減少靜電損壞和產品刮花現象。
6、老化車裝配有交流電壓表，交流電壓表電壓范圍為0-300V，用于顯示被老化產品的交流工作電壓。
7、產品初級輸入供電、產品輸出端均采用一組音響插座，音響插座用于開關電源輸入及輸出線的連接，DC輸入板上安裝有LED指示燈，用于產品輸出電壓有或無的指示，當產品無輸出時指示燈熄滅（特殊接口可以按客戶要求定制）。
8、老化車裝配有負載、采集和老化供電等電源開關，其中負載、采集之電源開關用于老化車自身工作電源的控制，老化車工作電源為220V±10％/50HZ，其余的用于老化車?yán)匣娫吹目刂啤＠匣囎陨聿粠魏坞娫垂⿷?yīng)裝置，老化車工作電源和老化電源都由外部供電線路供給。
9、老化車控制器具有ON/OFF沖擊老化功能，其通電時間、斷電時間和通斷電循環次數可以自行設定，老化車自帶可移動腳輪，方便用戶做移動式老化用。
10、老化車采用RS485通訊方式，可以選配老化車監控系統軟件，專用電源老化監控系統可以對老化車所有數據進行記錄，儲存及統計分析等，完成老化數據集中管理。
二、老化車規格參數：
1、標準電壓輸入型：
|
型號
|
PHS-030W
|
PHS-075W
|
PHS-100W
|
PHS-150W
|
PHS-200W
|
PHS-300W
|
|
負載功率
|
30W
|
75W
|
100W
|
150W
|
200W
|
300W
|
|
電壓范圍
|
2-100V
|
2-100V
|
2-100V
|
2-100V
|
2-100V
|
2-100V
|
|
電流范圍
|
0.1-5A
|
0.1-8A
|
0.1-12A
|
0.1-15A
|
0.1-20A
|
0.1-30A
|
|
負載模式
|
CC/CV
|
CC/CV
|
CC/CV
|
CC/CV
|
CC/CV
|
CC/CV
|
|
負載精度
|
1%
|
1%
|
1%
|
1%
|
1%
|
1%
|
|
老化數量
|
224
|
196
|
168
|
98
|
72
|
56
|
|
老化車層數
|
7
|
7
|
7
|
7
|
7
|
7
|
|
產品區層高
|
170
|
170
|
170
|
170
|
170
|
170
|
|
產品區層寬
|
300
|
300
|
300
|
300
|
300
|
300
|
|
DC接口端
|
DC母座 板（或按客戶要求定制）
|
|
AC接口端
|
音箱插座（或按客戶要求定制）
|
|
負載控制方式
|
老化車控制器（選配電腦監控軟件）
|
|
老化車主體
|
鈑金焊接及烤漆
|
|
老化車尺寸
|
1800*1800*600mm
|
|
老化車供電
|
220V/50HZ
|
2、高電壓輸入型：
|
型號
|
PHS-030WH
|
PHS-075WH
|
PHS-100WH
|
PHS150WH
|
PHS-200WH
|
PHS-300WH
|
|
負載功率
|
30W
|
75W
|
100W
|
150W
|
200W
|
300W
|
|
電壓范圍
|
2-300V
|
2-300V
|
2-300V
|
2-300V
|
2-300V
|
2-300V
|
|
電流范圍
|
0.1-5A
|
0.1-8A
|
0.1-12A
|
0.1-15A
|
0.1-20A
|
0.1-30A
|
|
負載模式
|
CC/CV
|
CC/CV
|
CC/CV
|
CC/CV
|
CC/CV
|
CC/CV
|
|
負載精度
|
1%
|
1%
|
1%
|
1%
|
1%
|
1%
|
|
老化數量
|
224
|
196
|
168
|
98
|
72
|
56
|
|
老化車層數
|
7
|
7
|
7
|
7
|
7
|
7
|
|
產品區層高
|
170
|
170
|
170
|
170
|
170
|
170
|
|
產品區層寬
|
300
|
300
|
300
|
300
|
300
|
300
|
|
DC接口端
|
DC母座 板（或按客戶要求定制）
|
|
AC接口端
|
音箱插座（或按客戶要求定制）
|
|
負載控制方式
|
老化車控制器（選配電腦監控軟件）
|
|
老化車主體
|
鈑金焊接及烤漆
|
|
老化車尺寸
|
1800*1800*600mm
|
|
老化車供電
|
220V/50HZ
|
三、老化車負載特點：
1、采用高速M(fèi)CU作為主程序芯片；
2、具有LED負載模式；
3、主要元件均為原裝進口；
4、各通道可獨立設定負載參數；
5、具有OPP/OTP保護功能；
6、采用獨特的直流供電技術；
7、多通道可并聯使用；
8、 可靠性高，MTBF在80000H以上；
9、模塊化設計，安裝與維護方便。
四、 老化車監控軟件功能：
1、 可以設定負載模式；
2、可以設置老化路數、產品空缺路數；
3、可以設置帶載值；
4、 可以設置報警輸出電壓上下限值或輸出電流上下限值；
5、 可以實時監測老化產品的電壓、電流值及老化狀態；
6、 不合格路數自動顯示并記錄；
7、 自動生成老化報表，按產品型號保存及查詢；
8、可以生產SPC、CPK；
9、此系統可與制造資訊系統(SHOP-FLOOR SYSTEM) 連線。
